ASUS Rampage III Formula – формула успешного разгона

Автор: Кирилл Жижин

Компания ASUS представила плату, являющуюся продолжением hi-end линейки материнских плат Rampage, которые всегда позиционировались как решения для энтузиастов и оверклокеров. Плата, которую нам предстоит сегодня изучить, ASUS Rampage III Formula, основана на наборе микросхем INTEL X58 Express - “топовом” на данный момент наборе микросхем от INTEL. Основными отличиями от ASUS Rampage III Extreme являются отсутствие четвёртого порта PCI-E x16 для реализации связок из четырёх видеокарт и несколько упрощённая система питания.
Насколько последний факт повлияет на разгонные возможности платы, узнаем при проведении практических испытаний.

Для начала, ознакомимся с таблицей технических характеристик ASUS Rampage III Formula:

Поддержка CPU	Вся линейка процессоров для LGA1366
Набор микросхем	Intel X58 + ICH10R
Тип системной шины	QPI
Оперативная память	6 слотов, поддержка 1-, 2- и 3-канальных конфигураций поддержка DDR3-1066/1333/1600/1800/2000/2133/2200 поддержка XMP профилей, максимальный поддерживаемый объём - 24 Гб.
Слоты расширения	3 x PCI-Express x16 (по схеме 16+8+8), 2 x PCI-Ex x1, 1 x PCI 2.2
Поддержка Multi GPU	NVIDIA SLI и AMD CrossFireX
Дисковая подсистема	6 x SATA 3 Гбит/с (серого цвета, чипсет Intel ICH10R) 2 x SATA 6 Гбит/с (красного цвета, контроллер Marvell PCI-E 9128)
Сеть	Intel Gigabit LAN
Аудио возможности	Звуковой контроллер SupremeFX X-Fi 2
Порты расширения	2 x USB 3.0 (реализованы силами контроллера NEC), 11 портов USB 2.0 (4 внутренних, 6 на панели выводов, 1 для ROG Connect)
Форм-фактор	ATX

Перед изучением самой платы, рассмотрим упаковку и комплектацию.

Оформление упаковки стало уже стандартным для hi-end плат ASUS. Коробка книжного типа выполнена в оттенках красного цвета, на лицевой стороне фирменным шрифтом отображено название платы, чуть выше присутствует красно-серый логотип, говорящий о том, что плата относится к серии Republic of Gamers.

Откинув верхнюю крышку, закрывающуюся на две липучки, можно увидеть краткую информацию об основных особенностях материнской платы. Через прозрачное окошко хорошо просматривается большая часть платы.

На обратной стороне коробки отображена краткая спецификация на различных языках.

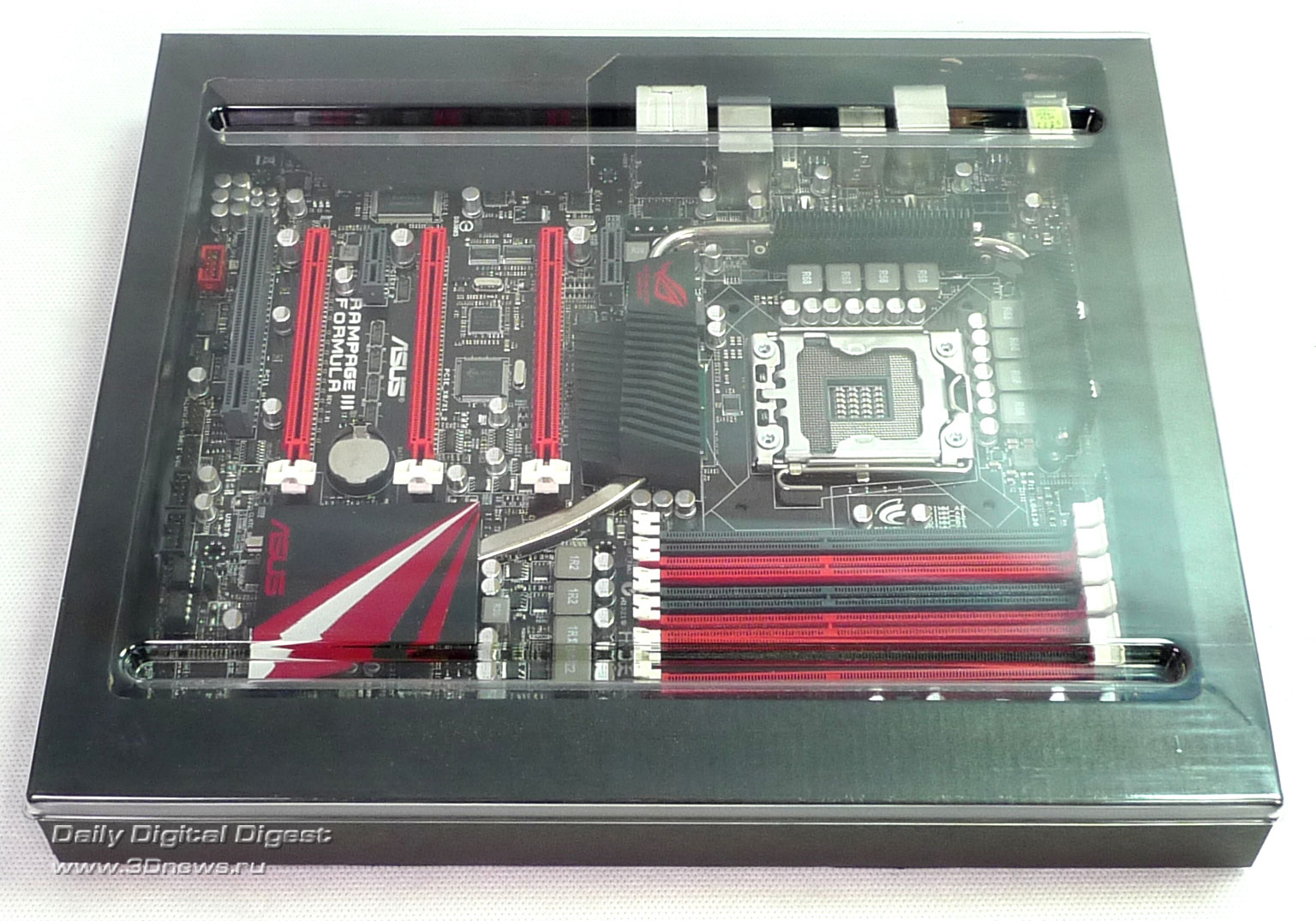

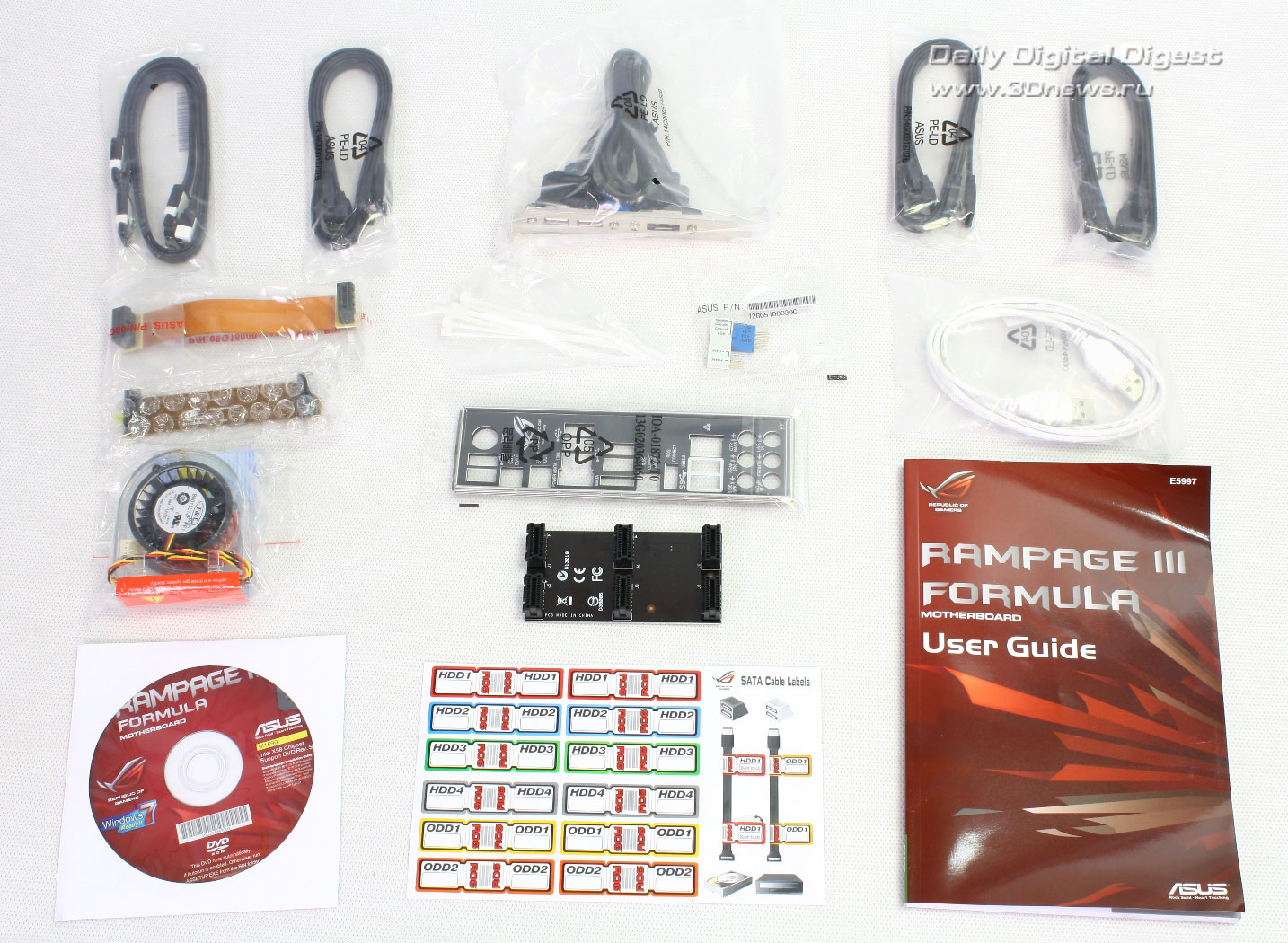

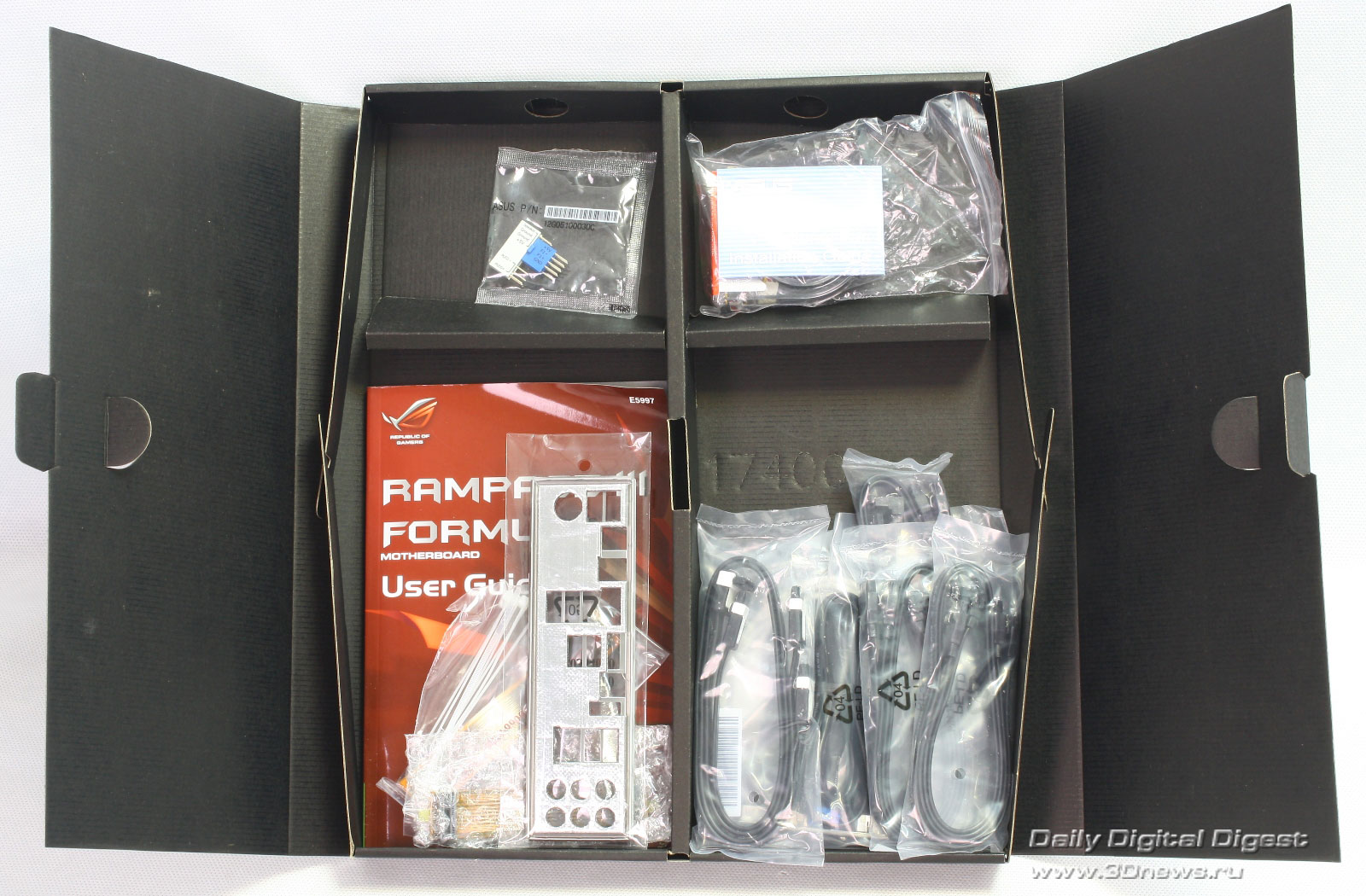

Плата ASUS Rampage III Formula упакована в чёрный бокс с прозрачной крышкой и располагается в верхней части коробки, отдельно от аксессуаров. Данный способ упаковки исключает повреждение платы элементами комплектации и предоставляет возможность покупателям рассмотреть плату, не вскрывая упаковки. Отсек для аксессуаров располагается под платой. Он содержит всё самое необходимое для сборки системы:

• подробная инструкция по эксплуатации;
• диск с драйверами и ПО (включая антивирус Касперского);
• перемычки SLI/CrossFire для подключения 2-х и 3-х видеокарт;
• заглушка на заднюю панель;
• набор SATA-кабелей;
• разъемы для удобного подключения кнопок корпуса и USB-портов;
• комплект стяжек;
• фирменная наклейка на корпус;
• набор наклеек для маркировки кабелей дисковой подсистемы;
• USB-кабель для работы технологии ASUS ROG Connect;
• планка на заднюю панель для вывода дополнительных портов USB и порта eSATA;
• вентилятор турбинного типа для увеличения эффективности СО платы.

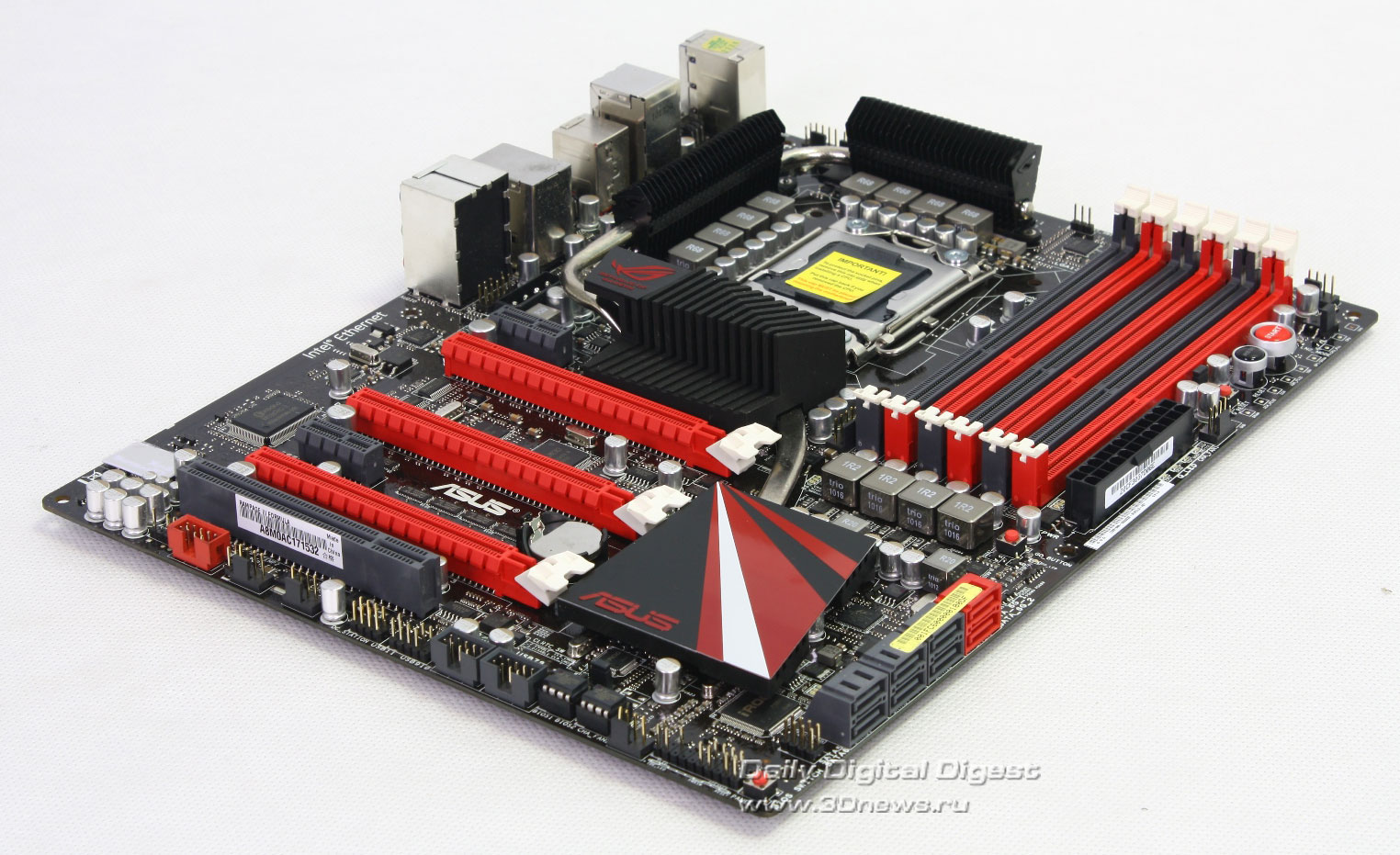

Пришло время изучить саму плату. ASUS Rampage III Formula выполнена на высоком дизайнерском и инженерном уровне, сочетание красного и чёрного цветов придаёт “яростный” вид плате, который в совокупности с большим количеством высокотехнологичных элементов вселяет уверенность в успешную реализацию всех заявленных возможностей. Рассмотрим компоновку платы более подробно.
